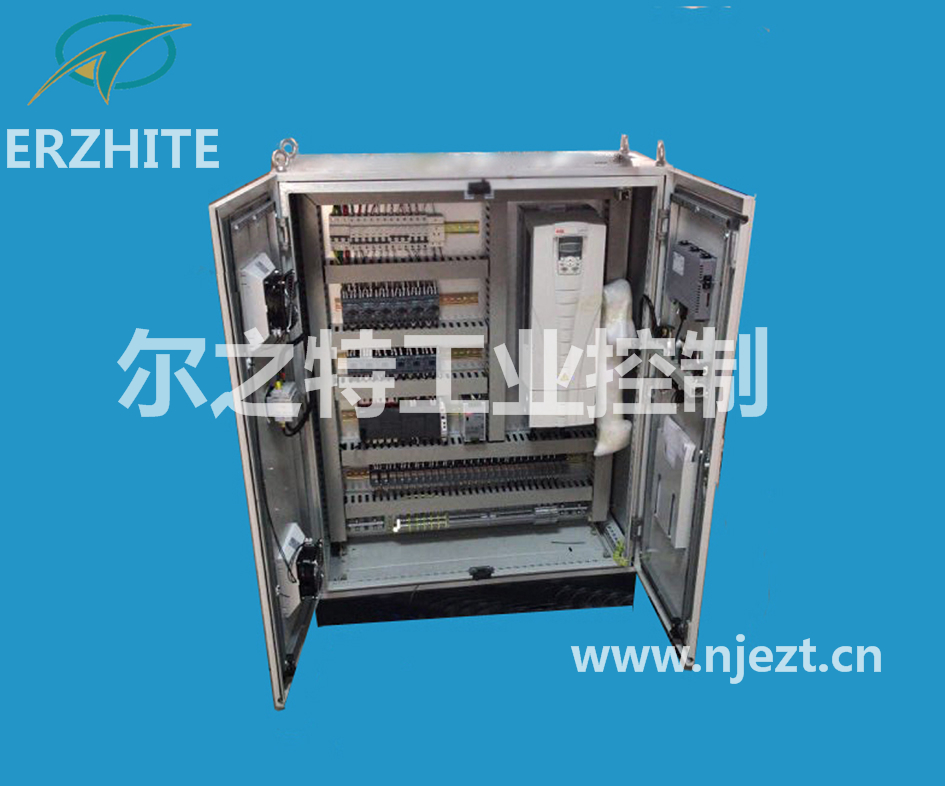

控制柜概述:
变频控制柜主要用于调节设备的工作频率,减少能源损耗,能够平稳启动设备,减少设备直接启动时产生的大电流对电机的损害。同时自带模拟量输入(速度控制或 反馈信号用),PID控制,泵切换控制(用于恒压),通信功能,宏功能(针对不同的场合有不同的参数设定),多段速等等。可广泛适用于工农业生产及各类建 筑的给水、排水、消防、喷淋管网增压以及暖通空调冷热水循环等多种场合的自动控制。
使用条件:
供电电源:市电、自备电网、柴油发电机组;三相交流380V,(-10%,+15%),50HZ
适用电机:一般鼠笼型异步电机
起动频率:可作频繁起动,建议每小时不超过20次
防护等级:IP41或IP20
环境条件:
海拔不超过2000米(超过2000米应降容使用)、环境温度在-25℃—+40℃之 间、相对湿度不超过95%,无凝露。振动小于0.5G
一、概述
1、 变频器的工作原理
变频器做为变频控制柜的核心器件,是应用变频技术与微电子技术,通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。通过改变电源的频率来达到改变电源电压的目的,根据电机的实际需要来提供其所需要的电源电压,进而达到节能、调速的目的,另外,变频器还具有保护功能齐全,启动性能优越,调速过程简单、平滑,自动化程度高、安全可靠等特点,随着工业自动化程度的不断提高,变频器得到了越来越广泛的应用。
2、 变频器的主要优点
A、 软启动功能:当电机工频启动时,启动电流约为电机额定电流的7-8倍,这个电流大大超出电机绕组的电流,并产生热量,频繁启动容易减低电机的使用寿命。变频器能充分降低启动电流,能降低电机的维护费用,延长电机的使用寿命。
B、 降低电力线路电压波动。大容量电机在工频启动时,电流急剧增大,电网电压也会大幅波动,导致电压下降,会引起其他设备的跳闸或工作异常,而采用变频调速后,能从零频零压启动,很好的减少电压波动。
C、 灵活的调速方式,能满足更多的工艺过程。
D、节能效果明显。变频器的节能效果*明显的体现在风机、水泵类负载的应用上。由流体力学可知,流量Q与转速N的一次方成正比,压力H与转速N的平方成正比,功率P与转速N的立方成正比,P(功率)=Q(流量)×H(压力),如果水泵的效率一定,当要求调节流量下降时,转速N可成比例的下降,而此时轴输出功率P成立方关系下降。即水泵电机的耗电功率与转速近似成立方比的关系。所队当所要求的流量Q减少时,可调节变频器输出频率使电动机转速n按比例降低。这时,电动机的功率P将按三次方关系大幅度地降低,比调节挡板、阀门节能40%一50%,从而达到节电的目的。

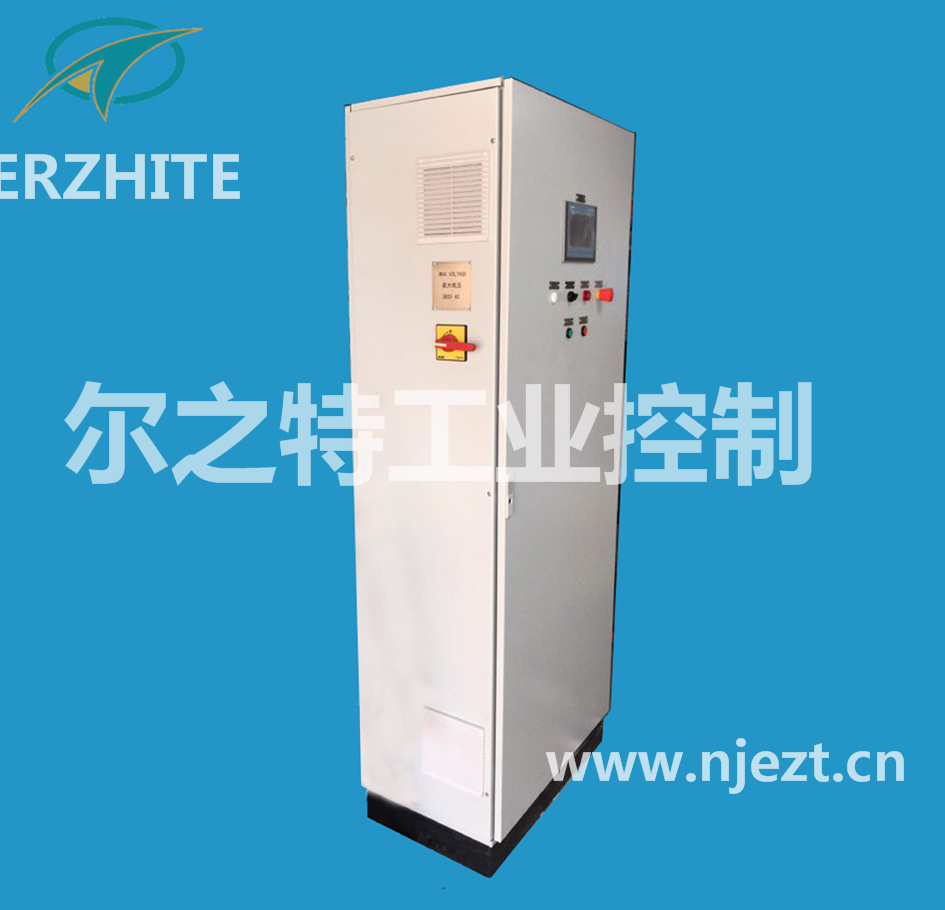

二、变频控制柜的特点
1、尔之特变频柜采用国内外知名品牌的变频器。尔之特工业控制根据客户需求,采用ABB、施耐德、西门子、台达、三菱变频器作为我公司变频控制柜的核心器件,设计、制造尔之特自己的变频控制柜。
2、设计精良。我们的变频控制柜从设计,到元器件的选取、成套制作,每个环节严格按照国家3C质量认证,严格把关,高质量、严要求的对设计、采购、生产、检验、出厂的每一道工序做出严格的质量管理和跟踪。设计前,我们的设计工程师根据客户的要求、现场的环境(温度、湿度、电磁辐射等级、防爆等级等);电机的具体参数 如产地、额定电流、额定电压、相数,电机的负载类型、工作制式;电机的启动方式;变频柜拖动电机的数量、控制柜的控制方式,如手动/自动、本地/远程;供电场合的电能质量要求,防雷、浪涌、电磁辐射,深入了解传动机械的机械特性,然后综合考虑选用哪些品牌的那个系列的变频器做为电力拖动的核心器件,综合的考虑后设计电气原理图,设计中,对于其中可能出现的干扰,做一些抑制措施,如加装进出线电抗器,和隔离变压器、对于传感器使用屏蔽电缆、变频器单独接地,部分的根据控制柜安装的地点加装防雷、浪涌保护措施,等其它的保护措施。
电气控制原理设计完毕后,我们有针对性的进行电气工艺设计,包括电气布线,元器件的安装位置布局,还有电气柜体的钣金设计,根据使用的环境的温度、湿度考虑是否加装散热风扇,相应的去湿装置。还有是否有爆炸性气体,等综合的选用柜体的材质,防护等级等。

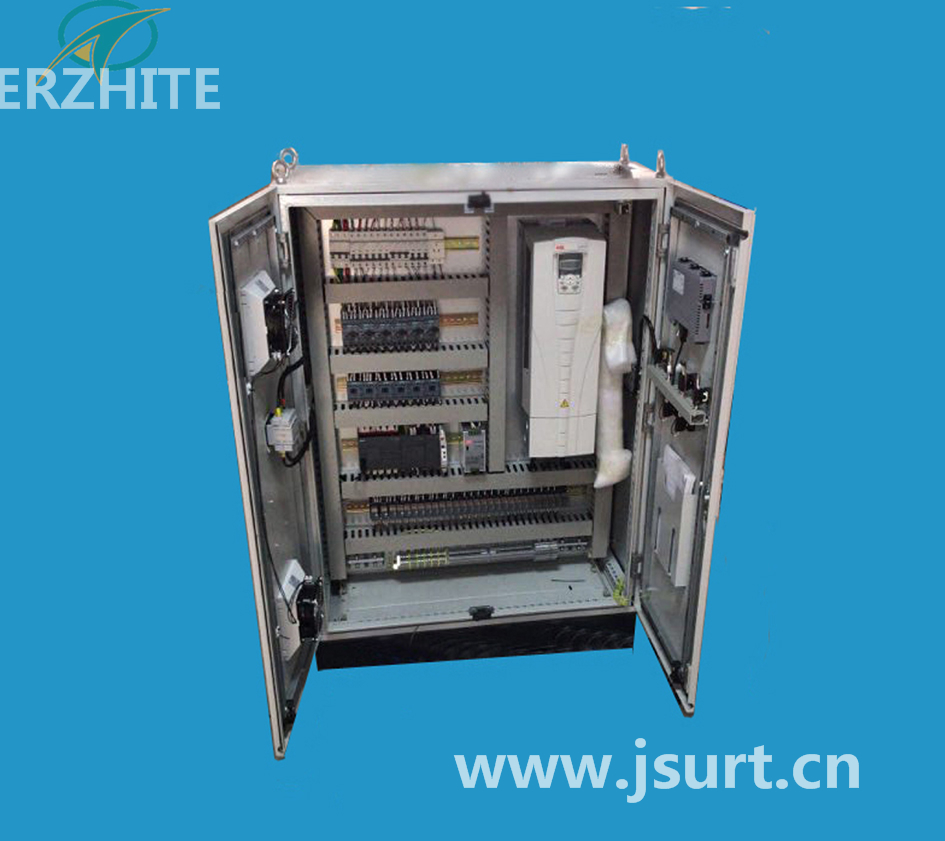

3、 装配精良。
尔之特变频柜在工艺装备中,严格按照设计和国家的相应的布线安装规范进行。力求做到布线美观大方,层次分明,接线牢固可靠,接触良好。标号完整、清晰、牢固。面板整洁,元器件布置均匀美观。
4、检验严格。
尔之特变频柜在检验时采取严格的标准,严格按照设计和检验流程进行,一旦发现问题,层层追查,直到查出出问题的环节,检验时进行充分的测试,确保零差错。
5、价格实惠。售后服务周到及时,发货准时。
三、变频控制柜主要元器件选用
尔之特变频控制柜选用国内外具有良好品牌声誉和质量的厂家,如接触器主要选用正泰、施耐德品牌等、断路器主要选用施耐德、正泰品牌,指示灯、按钮也选用施耐德、正泰的品牌,中间继电器等也选用正泰、施耐德、欧姆龙等质量可靠的品牌,同时针对水泵类 还选用我公司自主开发、经实践证明,质量可靠性能优越的尔之特牌综合保护器和水泵控制器配合变频器工作。PLC选用西门子品牌。良好的设计加上可靠的元器件是确保我们控制柜质量的重要保证。我们一般做了工频和变频互相切换功能,当变频器出现问题时,可以切换到工频运行状态,提高了事故的应对的灵活性。自耦变压器采用正泰的产品,针对不同的客户要求,选用不同的配置,如果客户注重质量和稳定,对于工程造价稍有余量,我们的元器件一般选用施耐德,变频器选用ABB,施耐德或西门子;如果客户追求性价比,我们会配置正泰、欧瑞的变频器为客户平衡性能和价格关系。
五、南京尔之特变频控制柜的适用场合
我们的变频控制柜主要针对风机、水泵类负载,主要应用PLC技术、PID算法,智能调节变频器的运行频率,来满足实际生产的需要。
主要应用领域:
1、广泛应用于城乡各种自来水供水系统。
2、高层建筑供水、生活用水和消防用水、工业用水的闭环恒压供水。
3、锅炉补水泵、热力供暖循环泵自动控制。
4、农田灌溉、喷泉控制。
5、空调控制和冷去循环水控制。
6、水厂、泵站、石油化工行业的流量和二次加压控制。
7、各种节能改造和各种对调速性能要求高的生产线等场合。
8、各种要求恒压供气的场合。
四、南京尔之特变频控制柜的安装和调试
安装:
1、首先确认变频控制柜的安装地点无爆炸性、腐蚀性气体或尘埃;
2、确认变频控制柜的安装地点无剧烈震动,安装时要预留维修通道;
3、确认环境温度在-5℃-40℃,在常温下相对湿度不超过90%,无凝露;如果环境温湿度超过此要求,需要特殊设计的变频控制柜。
4、供电电源在-10%-+10之间波动。
5、海拔高度不超过1000米。
调试:
尔之特变频柜调试前准备工作:确认控制柜安装是否就位;确认柜内接线是否松动、脱落现象;再次确认变频器的接线是否有误,直流和交流接线是否有误;主电源接线是否正确;电机接线是否正确;电缆型号是否和所选用的电机(负载)匹配;变频器的额定功率是否大于等于所选电机的额定功率,如果是重载场合,则需变频器的额定功率大于电机功率一个或两个档次;热继电器的整定值是否正确。柜内是否有多余的线头或异物。合上主电源空开空试一次,迅速断开,看接线是否正确,相序是否正确。
调试:上述环节均无问题,根据现场工艺的控制要求,严格按照变频器说明书,设定参数。设定完毕,确认电机额定功率、额定电压、额定电流等参数是否正确,保护参数设置是否正确,控制方式是否符合工艺控制要求,确认无误后开机试运行,根据现场的信号在此判断是否需要修改设定的参数数值,对于闭环控制,特别是恒压控制,设置PID时首先调P参数,一般是从小到大慢慢调,P参数设置大,系统的调节速度快,容易引起系统震荡,积分参数,不可设置过短,积分时间过短则积分调节器的作用过强会出现反复的超调,使系统一直不稳定,直到产生振荡。积分时间的调节一般是由大到小调,逐步调节积分时间,观察系统的调节效果,直到系统的稳定的速度达到要求。
五、维护保养
产品自售出起一年内免费保修,终身维修服务在使用过程中如需技术帮助,公司设立了营销服务的专业客服,免费为用户提供售前、售中、售后的技术咨询和安装调试指导,解决用户提出的问题。24小时服务热线:13357808278
*订货需知: 请提供参数,设备清单,技术要求,设计方案报价。
