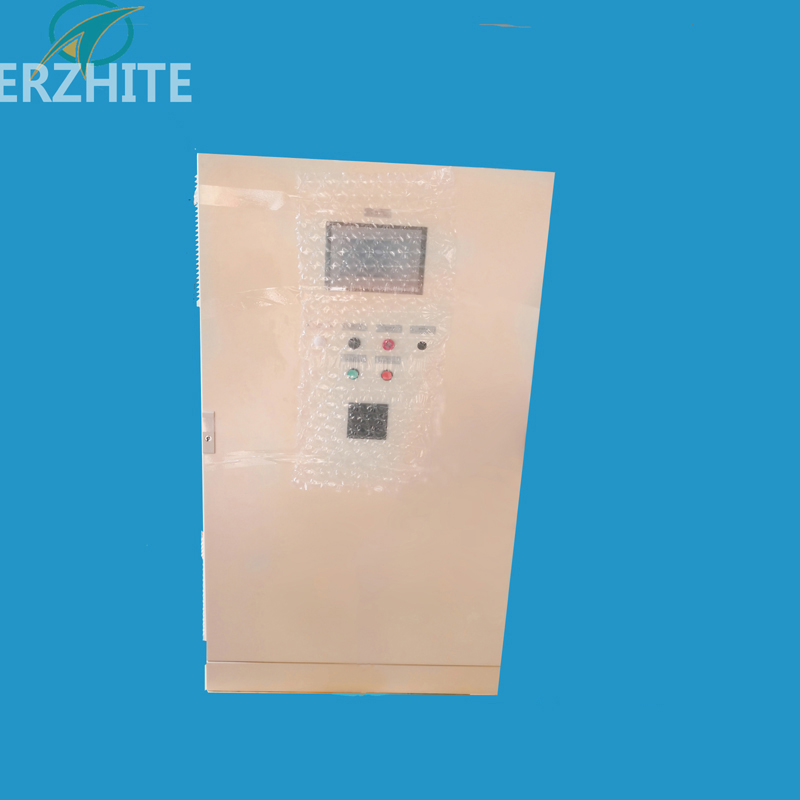

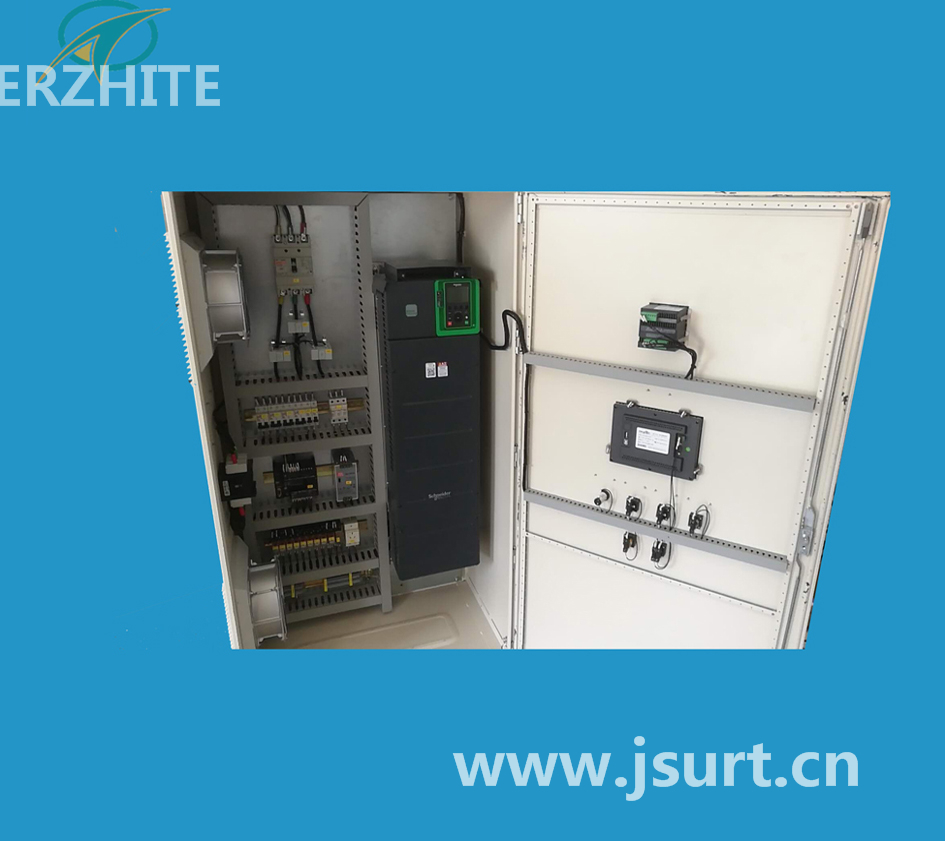

施耐德变频柜尔之特工业生产
  • 施耐德变频柜
  • 施耐德变频柜

施耐德变频柜尔之特工业生产

施耐德变频柜 一、变频器介绍 ATV610变频器适用于功率范围0.75至160kW的380~415V的三相异步电机。可广泛应用于标准负载控制系统。符合IEC/EN61800-3,IEC/EN61000-4,IEC/EN60721-3,IEC/EN61800-5-1等国
订购热线:13357808278
  • 产品介绍
  • 产品参数
施耐德变频柜

一、施耐德变频柜变频器介绍

ATV610 变频器适用于功率范围0.75 至160kW 的380~415V 的三相异步电机。可广泛应用于标准负载控制系统。符合IEC/EN 61800-3,IEC/EN 61000-4,IEC/EN60721-3,IEC/EN 61800-5-1 等国际标准。
多种应用宏覆盖90%标准风机和泵类应用,即插即用无需修改参数
标配中文显示控制面板,快速调试无需记忆代码
PCB板涂层,母排加强防护,抵御恶劣应用环境
内置EMC滤波器和直流电抗器,无需添加附件即可抑制电磁干扰和谐波
配置丰富的I/O端子及Modbus通讯协议,快速融入自动化控制系统

优势
1、简洁易用,更少的时间投入
2、国际品质,更强的环境适应性
3、量身定制,更符合中国用户习惯

应用
主要行业:工业:石化,电厂,建材等
建筑:民用建筑、商用建筑
市政:水处理和污水处理,热力供暖等

二、产品特点

1、我公司施耐德变频柜采用施耐德变频器

尔之特工业控制可根据客户需求,采用施耐德公司的ATV610系列变频器作为我公司变频控制柜的核心器件,设计、制造尔之特变频控制柜。

2、设计精良

施耐德变频控制柜从设计,到元器件的选取、成套制作,严格把关,高质量、严要求的对设计、采购、生产、检验、出厂的每一道工序做出严格的质量管理和跟踪。设计前,我们的设计工程师根据客户的要求、现场的环境(温度、湿度、电磁辐射等级、防爆等级等);电机的具体参数 如产地、额定电流、额定电压、相数,电机的负载类型、工作制式;电机的启动方式;变频柜拖动电机的数量、控制柜的控制方式,如手动/自动、本地/远程;供电场合的电能质量要求,防雷、浪涌、电磁辐射,深入了解传动机械的机械特性,然后综合考虑选用哪些品牌的那个系列的变频器做为电力拖动的核心器件,综合的考虑后设计电气原理图,设计中,对于其中可能出现的干扰,做一些抑制措施,如加装进出线电抗器,和隔离变压器、对于传感器使用屏蔽电缆、变频器单独接地,部分的根据控制柜安装的地点加装防雷、浪涌保护措施,等其它的保护措施。

电气控制原理设计完毕后,我们有针对性的进行电气工艺设计,包括电气布线,元器件的安装位置布局,还有电气柜体的钣金设计,根据使用的环境的温度、湿度考虑是否加装散热风扇,相应的去湿装置。还有是否有爆炸性气体,等综合的选用柜体的材质,防护等级等。

3、装配精良

施耐德变频柜在工艺装备中,严格按照设计和国家的相应的布线安装规范进行。力求做到布线美观大方,层次分明,接线牢固可靠,接触良好。标号完整、清晰、牢固。面板整洁,元器件布置均匀美观。

4、检验严格

变频柜检验时采取严格的标准,严格按照设计和检验流程进行,一旦发现问题,层层追查,直到查出出问题的环节,检验时进行充分的测试,确保零差错。

5、价格实惠。售后服务周到及时,发货准时。



三、适用场合

我公司的变频控制柜主要针对风机、水泵类负载,主要应用PLC技术、PID算法,智能调节变频器的运行频率,来满足实际生产的需要。

主要应用领域:

1、广泛应用于城乡各种自来水供水系统。

2、高层建筑供水、生活用水和消防用水、工业用水的闭环恒压供水。

3、锅炉补水泵、热力供暖循环泵自动控制。

4、农田灌溉、喷泉控制。

5、空调控制和冷去循环水控制。

6、水厂、泵站、石油化工行业的流量和二次加压控制。

7、各种节能改造和各种对调速性能要求高的生产线等场合。

8、各种要求恒压供气的场合。



四、安装和调试

安装:

1、首先确认变频控制柜的安装地点无爆炸性、腐蚀性气体或尘埃;

2、确认变频控制柜的安装地点无剧烈震动,安装时要预留维修通道;

3、确认环境温度在-5℃-40℃,在常温下相对湿度不超过90%,无凝露;如果环境温湿度超过此要求,需要特殊设计的变频控制柜。

4、供电电源在-10%-+10之间波动。

5、海拔高度不超过1000米。

调试:

变频柜调试前准备工作:确认控制柜安装是否就位;确认柜内接线是否松动、脱落现象;再次确认变频器的接线是否有误,直流和交流接线是否有误;主电源接线是否正确;电机接线是否正确;电缆型号是否和所选用的电机(负载)匹配;变频器的额定功率是否大于等于所选电机的额定功率,如果是重载场合,则需变频器的额定功率大于电机功率一个或两个档次;热继电器的整定值是否正确。柜内是否有多余的线头或异物。合上主电源空开空试一次,迅速断开,看接线是否正确,相序是否正确。

调试:上述环节均无问题,根据现场工艺的控制要求,严格按照变频器说明书,设定参数。设定完毕,确认电机额定功率、额定电压、额定电流等参数是否正确,保护参数设置是否正确,控制方式是否符合工艺控制要求,确认无误后开机试运行,根据现场的信号在此判断是否需要修改设定的参数数值,对于闭环控制,特别是恒压控制,设置PID时首先调P参数,一般是从小到大慢慢调,P参数设置大,系统的调节速度快,容易引起系统震荡,积分参数,不可设置过短,积分时间过短则积分调节器的作用过强会出现反复的超调,使系统一直不稳定,直到产生振荡。积分时间的调节一般是由大到小调,逐步调节积分时间,观察系统的调节效果,直到系统的稳定的速度达到要求。



五、维护保养

变频柜自售出起一年内免费保修,终身维修服务在使用过程中如需技术帮助,公司设立了营销服务的专业客服,免费为用户提供售前、售中、售后的技术咨询和安装调试指导,解决用户提出的问题。

24小时服务热线:13357808278

  *订货需知: 请提供参数,设备清单,技术要求,设计方案报价。
