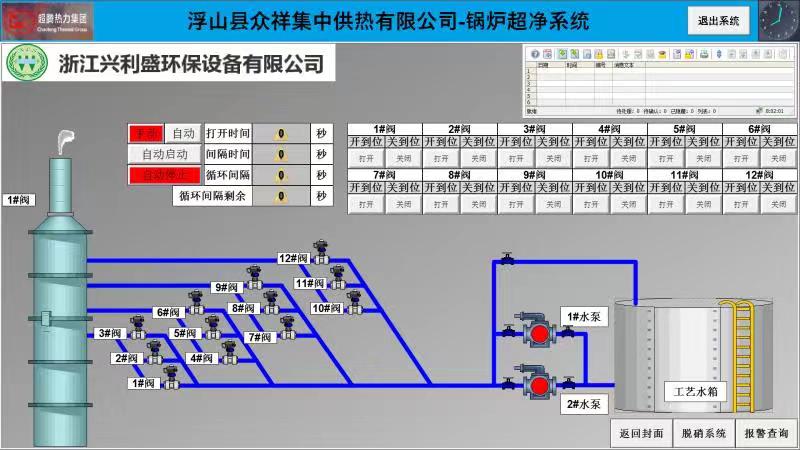

尔之特工业团队按照工艺控制要求,设计,生产,程控开发STEP7+WICC画面组态,调试。控制系统主要电气控制部分 和 自控部分。电气控制部分主要负责循环泵、反冲洗泵、加药泵、输送转移泵及各个搅拌器等负载启停控制,控制方式为变频器控制、软启动控制和直接启动。控制系统实现一键操作,自动配置药剂,自动喷淋,运行过程中有任何报警和数据都会在报警画面有显示,HMI搭配PLC控制系统,运行安全可靠,无故障,免维护。
自控部分除了能对电气控制部分进行远程手动控制外,还能根据采集到的管道(烟道、浆液池、溶液罐)压力、压差、流量、温度、液位、pH、密度等对泵阀进行调节控制。硬件组成:西门子S7-300系列PLC+研祥工控机、西门子软启动
控制系统主要配置说明:通用母线**紫铜排、西门子 PLC控制系统、西门子软启动、仿威图PS柜体结构 。电控柜颜色:RAL7035
控制方式:盘面控制、就地控制、PLC逻辑控制、上位机人机界面操控、远程控制。通讯方式以太网,研华工控机
