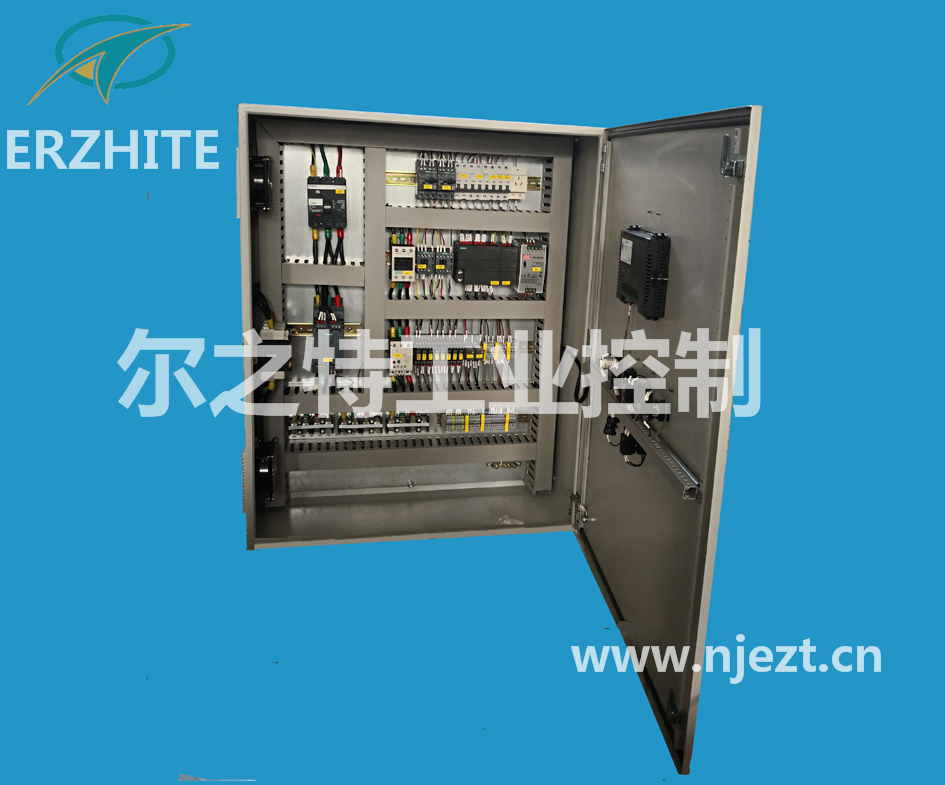

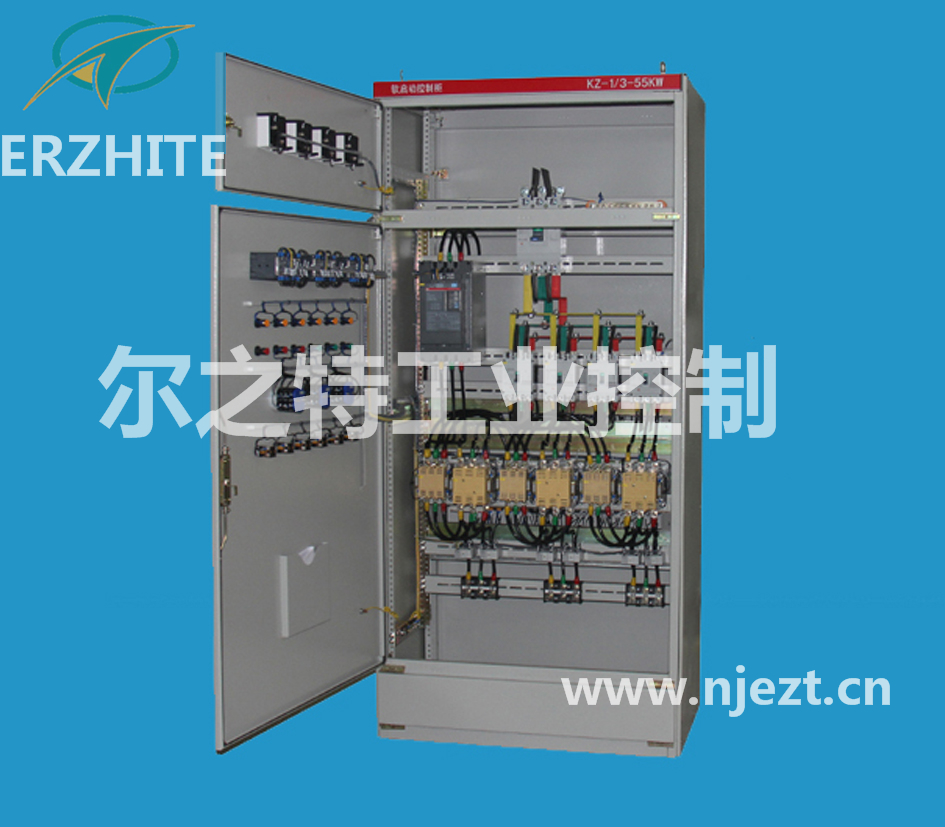

软启动控制柜
一、产品介绍
软启动控制装置利用***的微处理控制大功率晶闸管组件,实现交流感应电动机的软件起动、软停止和节电等功能。
软启动指装置输出电压按一规律上升,使被控制电动机电压由零升到全电压,转速相应的由零平滑加速到额定转速的过程。软停止指装置输出电压按一定要求下降,使被控制电动机电压由全电压降到零,转速相应地由额定转速平滑减速到零的过程。节电运行指电动机轻载运行时,依据负载情况自动调整装置的输出电压提高电动机的功率因数,以达支节电的目的。软启动可使水泵起动、停止力矩曲线逼近泵力矩特性曲线,很大限度的消除了泵及系统的电气、机械的起动冲击,使起动极为可靠。
二、产品特点
1、采用国内外知名品牌的软启动器
尔之特工业控制可根据客户需求采用AB公司的软启动器作为我公司软启动控制柜的核心器件,设计、制造尔之特软启动控制柜。
2、设计精良
尔之特是专业的控制柜生产厂家,同时也是专业的自动化工程公司,尔之特的软启动控制柜从设计,到元器件的选取、成套制作,严格把关,高质量、严要求的对设计、采购、生产、检验、出厂的每一道工序做出严格的质量管理和跟踪。严格按照工程设计要求设计控制柜,设计前,尔之特的设计工程师们根据客户的要求、现场的环境(温度、湿度、电磁辐射等级、防爆等级等);电机的具体参数如产地、额定电流、额定电压、相数,电机的负载类型、一般负载还是重载、工作制式;电机的启动方式;软启动柜拖动电机的数量、控制柜的控制方式,如手动/自动、本地/远程;供电场合的电能质量要求,防雷、浪涌、电磁辐射,深入了解传动机械的机械特性,对于电机容量较大,没有调速要求的场合,会建议客户选用软启动方式,节约投资,然后综合考虑选用哪些品牌的那个系列的软启动器做为电力拖动的核心器件,综合的考虑后设计电气原理图,设计中,对于其中可能出现的干扰,做一些抑制措施,部分的根据控制柜安装的地点加装防雷、浪涌保护措施,等其它的保护措施。
电气控制原理设计完毕后,我们的工程师们有针对性的进行电气工艺设计,包括电气布线,元器件的安装位置布局,还有电气柜体的钣金设计,根据使用的环境的温度、湿度考虑是否加装散热风扇,相应的去湿装置,还有是否有爆炸性气体等综合的选用柜体的材质,防护等级等。
3、装配精良
在工艺装备中,尔之特有一批经专业培训的高素质的专业的装配工人,严格按照设计和国家的相应的布线安装规范进行。力求做到布线美观大方,层次分明,接线牢固可靠,接触良好。标号完整、清晰、牢固。面板整洁,元器件布置均匀美观。
4、检验严格
尔之特有一批自己的专业检验人员,检验时采取严格的标准,元器件的入库前,我们的检验员会对采购的元器件做抽样检查,首先观察元器件的包装是否破损,再次检查元器件的外观有无损伤、破裂等,再次会随机抽取几个做通电试验,检测它的电气性能是否满足采购标准和产品自己的电气性能标准,在装配成成品柜后,严格按照设计和检验流程进行质量检测,一旦发现问题,层层追查,直到查出出问题的环节,检验时进行充分的测试,确保零差错。
5、优质服务
尔之特培养了一批自己专业的售后服务人员,售后服务周到及时,发货准时。
三、软启动柜主要元器件选用
尔之特公司的软启动控制柜内主要元器件选用国内外具有良好品牌声誉和质量的厂家,如断路器、接触器主要选用正泰、施耐德品牌、指示灯、按钮选用施耐德、正泰、上海二工等品牌,中间继电器等选用和泉、施耐德、欧姆龙等质量卓著的品牌。
经实践证明,质量可靠性能优越的尔之特综合保护器配合软启动器工作。使软启动控制变的更简单更可靠。
总之,良好的设计加上可靠的元器件是确保我们控制柜质量的重要保证。针对不同的客户要求,选用不同的配置,如果客户注重质量和稳定,对于工程造价稍有余量,我们的元器件一般选用施耐德,软启动器选用ABB,施耐德或西门子等国外品牌以保证产品质量和性能;如果客户追求性价比,我们会配置正泰、欧瑞的软启动器为客户平衡性能和价格关系。
四、适用场合
我公司的软启动控制柜主要针对风机、水泵类负载,在调速性能要求不严格的场合,替代传统的Y-△降压启动、自耦降压启动。主要应用在水泵,防止“水锤”效应;应用在风机减少机械冲击和皮带磨损;压缩机行业。
五、安装和调试
安装:
1、首先确认软启动控制柜的安装地点无爆炸性、腐蚀性气体或尘埃;
2、确认软启动控制柜的安装地点无剧烈震动,安装时要预留维修通道;
3、确认环境温度在-5℃-40℃,在常温下相对湿度不超过90%,无凝露;如果环境温湿度超过此要求,需要特殊设计的软启动控制柜。
4、供电电源市电、自备电源,AC380V,50HZ,在-10%-+10%之间波动。
5、海拔高度不超过2000米。
调试:
调试前准备工作:确认控制柜安装是否就位;确认柜内接线是否松动、脱落现象;再次确认软启动器的接线是否有误,直流和交流接线是否有误;主电源接线是否正确;电机接线是否正确;电缆型号是否和所选用的电机(负载)匹配;软启动器的额定功率是否大于等于所选电机的额定功率,如果是重载场合,则需专用于重载场合的软启动器;或根据软启动器的设计选型手册选取合适的软启动器;热继电器的整定值是否正确。柜内是否有多余的线头或异物。柜子控制电源上电,试验各控制回路是否工作正常,如正常,则合上主电源空气断路器,在迅速断开,看电机的正反转方向,如果反转,断开柜子外接电源,调整电机任意两相接线。
上述环节均无问题后,根据现场工艺的控制要求,严格按照软启动器说明书,设定参数。设定完毕,确认电机额定功率、额定电压、额定电流等参数是否正确,保护参数设置是否正确,控制方式是否符合工艺控制要求,确认无误后开机试运行。
六、维护保养
产品自售出起一年内免费保修,终身维修服务在使用过程中如需技术帮助,公司设立了营销服务的专业客服,免费为用户提供售前、售中、售后的技术咨询和安装调试指导,解决用户提出的问题。
24小时服务热线:13357808278
*订货需知: 请注明型号、数量、是否有特殊需要。
